在鋼筋混凝土結(jié)構(gòu)施工中，鋼筋連接質(zhì)量是決定建筑結(jié)構(gòu)安全性與耐久性的核心要素。當前，直螺紋套筒連接技術(shù)已占據(jù)大直徑鋼筋機械連接的主導(dǎo)地位，而剝肋滾軋直螺紋套筒與鐓粗直螺紋套筒作為其中應(yīng)用最為廣泛的兩種工藝類型，在實際選型時常令工程技術(shù)人員面臨抉擇。如何根據(jù)具體的工程條件、質(zhì)量要求和成本預(yù)算“選對工藝類型”，已成為項目現(xiàn)場必須審慎應(yīng)對的技術(shù)決策。本文將從工藝原理、質(zhì)量差異、成本結(jié)構(gòu)及適用場景等維度展開系統(tǒng)對比，為合理選型提供參考依據(jù)。

一、工藝原理及流程差異

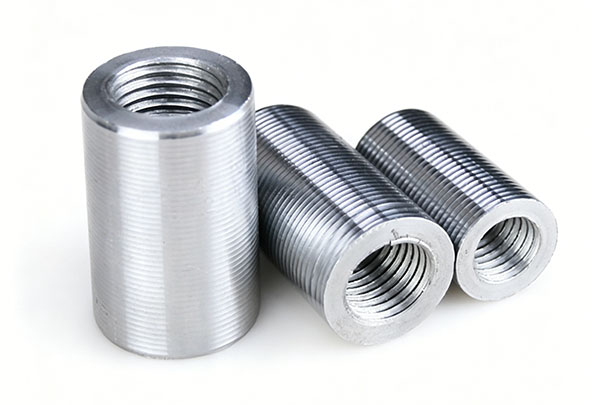

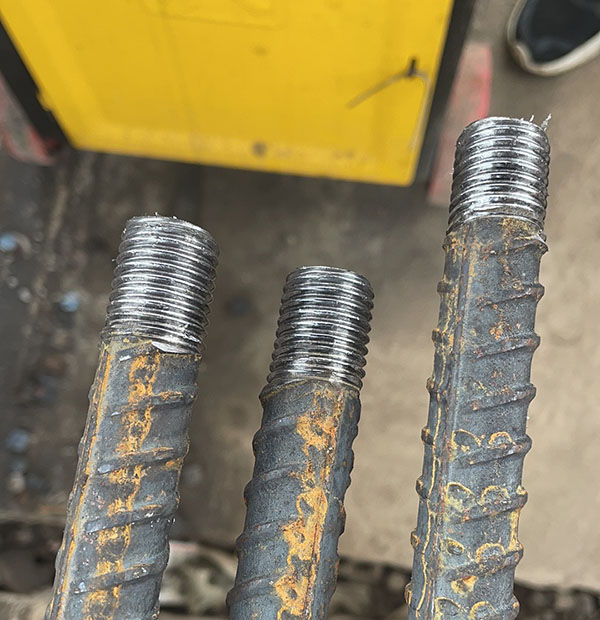

剝肋滾軋直螺紋套筒的加工流程為：首先利用滾絲機上的剝肋刀片，將鋼筋端部的橫肋與縱肋切削剝除，使鋼筋滾絲前的圓柱體直徑趨于一致，隨后在同一臺設(shè)備上完成螺紋的滾壓成型。這種“先剝后滾”的工藝設(shè)計，旨在消除鋼筋原有肋形對螺紋成型精度的影響，確保螺紋齒形尺寸的一致性與穩(wěn)定性。其顯著優(yōu)勢在于一次裝卡即可完成剝肋與滾軋兩道工序，設(shè)備功率僅需3～4kW，操作便捷，施工效率較高。

鐓粗直螺紋套筒的工藝則分為兩個獨立環(huán)節(jié)：首先采用專用鐓粗設(shè)備，對鋼筋端頭進行局部冷鐓，使端部直徑增大4～6mm；隨后在鐓粗段上加工螺紋。鐓粗工序的核心目的在于為后續(xù)滾軋?zhí)峁┳銐虻摹安牧嫌嗔俊保節(jié)L軋成形后螺紋齒槽處的最小直徑仍能達到甚至超過鋼筋原材的公稱直徑，從而從原理上保障連接部位的等強度特性。

兩者本質(zhì)區(qū)別在于：剝肋滾軋屬于“減法”工藝——先剝除部分母材再滾絲；而鐓粗直螺紋屬于“先加后減”工藝——先通過鐓粗增加端部截面積，再進行螺紋加工。這一工藝路線的根本差異，直接決定了二者在質(zhì)量表現(xiàn)與成本構(gòu)成上的顯著不同。

二、質(zhì)量差異深度對比

1. 連接強度與截面完整性

這是區(qū)分兩種工藝最核心的技術(shù)指標。以直徑25mm的HRB400級鋼筋為例，剝肋滾軋直螺紋套筒在剝肋滾軋后，螺紋齒槽底部的最小直徑約為20mm，該截面處鋼筋面積削弱幅度可達約36%。盡管現(xiàn)行行業(yè)標準要求機械連接接頭抗拉強度達到鋼筋母材實測抗拉強度的1.10倍以上（JGJ 107-2016），但連接區(qū)域截面減小的客觀事實仍然存在，在極端荷載條件下需予以關(guān)注。

相較之下，鐓粗直螺紋套筒因預(yù)先對鋼筋端部進行了鐓粗擴徑，滾軋完成后螺紋齒槽底部直徑可達到甚至超過原鋼筋的公稱直徑，真正實現(xiàn)接頭處的“等強連接” ，有效避免了因截面削弱而產(chǎn)生的薄弱環(huán)節(jié)，特別適用于對抗震及疲勞性能要求較高的結(jié)構(gòu)部位。

2. 螺紋精度與施工可靠性

一致性好，與直螺紋套筒的配合松緊適中，現(xiàn)場安裝順暢，套筒旋合質(zhì)量穩(wěn)定可靠，人為操作誤差影響較小。

鐓粗直螺紋工藝的螺紋加工是在鐓粗形成的變截面段上進行的。若鐓粗設(shè)備的精度不足或操作人員技能水平不達標，容易出現(xiàn)鐓偏、鐓歪、鐓粗段開裂等質(zhì)量缺陷。一旦發(fā)生此類問題，該絲頭必須予以切除并重新鐓粗加工，不僅影響施工進度，也增加了質(zhì)量控制的難度。此外，冷鐓過程會在鋼筋端部引入一定的加工硬化效應(yīng)，可能使鐓粗區(qū)材料的延性略有降低，對于原材料延性本身就偏低的鋼筋，需格外謹慎。

3. 耐腐蝕性能

相關(guān)研究表明，在耐腐蝕性方面，剝肋滾軋工藝加工的絲頭表面質(zhì)量優(yōu)良，其耐蝕性能穩(wěn)定，優(yōu)于鐓粗車削工藝，與鐓粗滾軋工藝基本相當。綜合考慮工藝成本與防腐表現(xiàn)，剝肋滾軋工藝在常規(guī)環(huán)境下的耐腐蝕綜合優(yōu)勢更為突出。

4. 適用場景劃分

剝肋滾軋直螺紋套筒：適用于直徑16～40mm的HRB335、HRB400級鋼筋的常規(guī)連接，特別適用于對螺紋精度要求高、施工節(jié)奏快、工期緊張的大型項目。

鐓粗直螺紋套筒：更適配HRB500級高強鋼筋、超大直徑鋼筋以及抗震等級高、對結(jié)構(gòu)延性和疲勞性能有嚴格要求的特殊部位或重要節(jié)點。

三、成本構(gòu)成對比分析

對于絕大多數(shù)常規(guī)工程而言，剝肋滾軋直螺紋套筒在綜合經(jīng)濟性方面具有顯著優(yōu)勢；而對于采用高強鋼筋或處于關(guān)鍵受力部位的工程，鐓粗工藝雖然前期投入較高，但其在連接質(zhì)量與結(jié)構(gòu)安全上的保障更為充分，相應(yīng)的投資是合理且必要的。

四、如何“選對工藝類型”

要做到科學(xué)合理地“選對工藝類型”，建議從以下幾個層面進行綜合權(quán)衡：

1.鋼筋等級：HRB335、HRB400級常規(guī)鋼筋，優(yōu)先選用剝肋滾軋直螺紋套筒；HRB500級及以上高強鋼筋，建議采用鐓粗直螺紋套筒。

2.結(jié)構(gòu)重要性：對處于高烈度抗震設(shè)防區(qū)域或?qū)Y(jié)構(gòu)延性、疲勞性能有特殊要求的關(guān)鍵構(gòu)件，鐓粗方案更具安全冗余。

3.施工條件：若工期緊張、需大批量預(yù)制絲頭，剝肋滾軋工藝效率優(yōu)勢更為突出；若現(xiàn)場設(shè)備布置空間有限，剝肋滾軋設(shè)備也更為輕便靈活。

4.成本預(yù)算：在滿足質(zhì)量標準的前提下，若成本控制壓力較大，剝肋滾軋工藝的綜合經(jīng)濟性更優(yōu)。

五、常見問題解答（FAQ）

Q1：剝肋滾軋直螺紋套筒造成的截面削弱是否會影響結(jié)構(gòu)安全？

A：按照JGJ 107-2016標準，只要接頭通過了型式檢驗和現(xiàn)場工藝檢驗，且抗拉強度達到Ⅰ級或Ⅱ級接頭要求，即視為合格可用。但對于高烈度抗震設(shè)防或?qū)ζ谛阅芤髽O高的結(jié)構(gòu)部位，建議結(jié)合具體工況評估選用鐓粗工藝。

Q2：鐓粗直螺紋套筒的鐓偏問題應(yīng)如何控制？

A：鐓粗操作必須由經(jīng)過專業(yè)培訓(xùn)且考核合格的人員執(zhí)行，鐓粗設(shè)備應(yīng)定期進行精度校驗。每批鐓粗后的絲頭應(yīng)逐根進行外觀檢查，發(fā)現(xiàn)鐓偏、鐓歪等缺陷應(yīng)立即切除并重新加工，嚴禁不合格絲頭進入下道工序。

Q3：如何甄別鋼筋套筒廠家的產(chǎn)品質(zhì)量是否可靠？

A：選擇鋼筋套筒廠家時，應(yīng)核查其是否提供產(chǎn)品出廠合格證及有效的型式檢驗報告（有效期4年）。套筒材質(zhì)應(yīng)符合45號鋼的·相關(guān)要求，產(chǎn)品需滿足JG/T 163-2013標準。建議優(yōu)先選用具有大型重點工程供貨業(yè)績的鋼筋套筒廠家。

Q4：同一工程中能否同時使用這兩種工藝？

A：可以，但需注意：同一連接區(qū)段內(nèi)的接頭應(yīng)采用同一種工藝，且不同工藝的接頭應(yīng)分別進行獨立的工藝檢驗。嚴禁將不同工藝加工出的絲頭與套筒混用，以免因螺紋參數(shù)不匹配引發(fā)連接質(zhì)量問題。

六、參考行業(yè)標準

JGJ 107-2016《鋼筋機械連接技術(shù)規(guī)程》

JG/T 163-2013《鋼筋機械連接用套筒》

GB/T 699-2015《優(yōu)質(zhì)碳素結(jié)構(gòu)鋼》

GB/T 8162-2018《結(jié)構(gòu)用無縫鋼管》

GB 50901-2013《鋼-混凝土組合結(jié)構(gòu)施工規(guī)范》
