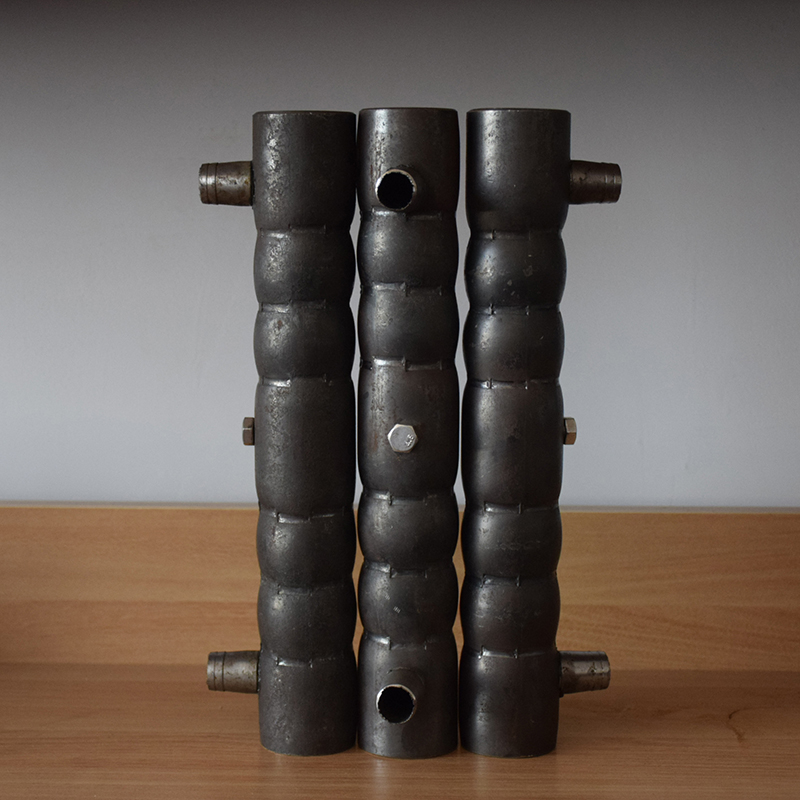

全灌漿套筒產品介紹

全灌漿套筒是實現裝配式建筑“鋼筋可靠連接”的核心部件之一。它專門用于預制混凝土構件（如墻、柱、梁）之間受力鋼筋的連接，通過在套筒內灌注高強度灌漿料，將兩根鋼筋牢固地錨固在一起，形成一個整體。

它由灌漿套筒、帶肋鋼筋、高強水泥基灌漿料三部分組成。

它的核心工作原理可以這樣理解：將需要連接的兩根帶肋鋼筋，從套筒兩端插入后，再灌入專用且具有微膨脹特性的灌漿料。當灌漿料硬化后，會與帶肋鋼筋的橫肋和套筒內壁的凹凸結構緊密咬合。在鋼筋受拉時，拉力就會沿著“鋼筋 → 灌漿料 → 套筒 → 灌漿料 → 另一根鋼筋”的路徑進行傳遞。

全灌漿套筒主要特點與優勢

全灌漿套筒的優勢在于其連接方式的可靠性。灌漿連接對鋼筋不進行任何機械加工（如車絲），不會損傷鋼筋本體。同時，套筒內壁的特殊結構（如凸肋、擋卡）與鋼筋橫肋通過灌漿料緊密嚙合，確保了連接的可靠性

此外，鋼筋套筒灌漿連接技術，最突出的特點之一是“安裝與灌漿分離”的操作流程。施工時，先完成所有構件的吊裝與定位，再通過注漿設備統一進行灌漿作業。這種分離操作簡化了現場施工，不依賴長時間懸吊構件，從而提升了施工效率和安全性。

全灌漿套筒技術標準體系

全灌漿套筒的各個環節都有嚴格的國家或行業標準作為依據，主要可參考以下文件：

核心應用規程：《鋼筋套筒灌漿連接應用技術規程》（JGJ 355）。該規程在2023年進行了局部修訂，是指導設計、施工與驗收的核心依據。

套筒產品標準：《鋼筋連接用灌漿套筒》（JG/T 398）。該標準規定了套筒本身的材料、性能、尺寸和制造要求。

灌漿料標準：《鋼筋連接用套筒灌漿料》（JG/T 408）。該標準規定了灌漿料的流動度、強度等性能指標。

最新國標圖集：《鋼筋套筒灌漿連接應用技術指南》（25G369），2025年8月發布的最新圖集。

關鍵檢驗項目

為確保連接質量，在實際工程中需對全灌漿套筒的關鍵指標進行嚴格檢驗：

材料性能：套筒材料需滿足特定指標，例如球墨鑄鐵套筒抗拉強度應不小于550MPa，鋼制套筒應不小于600MPa。灌漿料1天抗壓強度應不小于35MPa，28天強度應不小于85MPa。

接頭性能：全灌漿套筒連接成的鋼筋接頭，其性能等級需達到《鋼筋機械連接技術規程》（JGJ 107）規定的Ⅰ級接頭標準。這一級別保證了其安全性與可靠性。

現場檢驗：施工前需進行接頭工藝檢驗，施工后需進行灌漿密實度現場檢測（如預埋鋼絲拉拔法）
