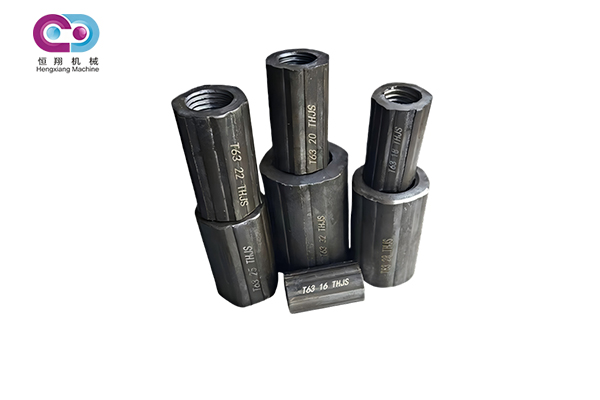

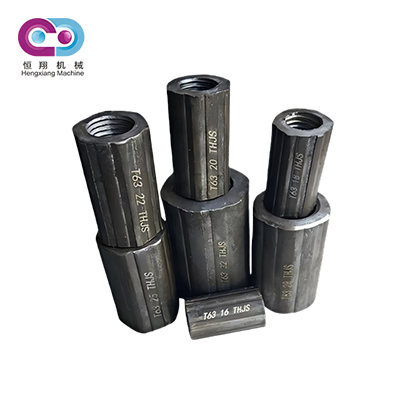

T63鋼筋套筒_外六角鋼筋套筒產品介紹

T63鋼筋套筒是適配HRB630（T63/HTRB630）級高強鋼筋的直螺紋機械連接套筒，用于高層建筑、橋梁、大型廠房等高承載力、抗震等級高的結構，核心優勢是強度高、安裝快、接頭性能可靠。

1. 核心參數（符合 JG/T 163?2013、JGJ 107?2016）

材質：45 號優質碳素鋼（退火處理）或合金結構鋼，屈服強度≥630MPa，抗拉強度≥790MPa；套筒承載力≥鋼筋母材標準值的1.1 倍。

規格（常用）：

φ16：外徑 24/25.5mm，長度 45mm

φ20：外徑 30/31.5mm，長度 55mm

φ25：外徑 38/39.5mm，長度 65mm

φ32：外徑 50/51.5mm，長度 80mm

螺紋精度：內螺紋6H 級，牙型完整、無斷牙，通止規檢驗合格。

外觀：多棱柱外形（增強混凝土握裹力），表面無裂紋、氣孔、銹蝕。

2. 適用范圍

匹配φ16～φ40mm T63（HRB630）級高強鋼筋的機械連接。

抗震設防烈度8 度及以上的框架柱、梁、剪力墻、基礎等關鍵構件。

重載結構：大型橋梁、港口碼頭、工業廠房、超高層建筑等。

3. 主要特點

超高強度：接頭抗拉強度≥790MPa，達到I 級接頭標準（JGJ 107），可在任何部位連接。

安全可靠：螺紋咬合緊密，力傳遞均勻，抗疲勞、抗脆斷，優于焊接和搭接。

施工高效：現場加工絲頭、套筒連接，不受天氣影響，比焊接快 3～5 倍。

節能環保：無明火、無煙塵，安全文明施工，降低能耗。

T63 鋼筋套筒操作規范（依據 JGJ 107?2016、JG/T 163?2013）

1. 材料與設備準備

鋼筋：T63（HRB630）級，端面平整、無彎曲、無毛刺；端部調直，端面與軸線垂直（誤差≤3°），嚴禁氣割切割。

套筒：有合格證、出廠檢驗報告；外觀無裂紋、銹蝕，螺紋完好；按規格分類堆放，防潮防銹。

設備：直螺紋滾絲機、砂輪切割機、扭矩扳手（精度 ±5%）、通止規、保護帽；設備調試合格，刀具完好。

2. 絲頭加工（關鍵工序）

鋼筋端部平頭：用砂輪切割機切平，去除馬蹄形，保證端面垂直軸線。

滾軋螺紋：

采用專用滾絲輪，匹配 T63 鋼筋規格；

加工時用水溶性冷卻液（嚴禁機油），冷卻潤滑、防螺紋燒傷；

絲頭長度、牙型、螺距與套筒匹配，牙型完整度≥90%，無斷牙、禿牙。

絲頭檢驗：

用通止規檢查：通規能旋入，止規旋入≤3 扣；

外觀：絲頭無裂紋、無銹蝕、無損傷；

合格絲頭戴保護帽，分類堆放，防止污染、磕碰。

3. 套筒安裝連接

清理：鋼筋絲頭、套筒內螺紋清理干凈，無鐵銹、油污、雜物。

對中：將兩根鋼筋同軸對準，擰入套筒，先用手旋合，確保螺紋嚙合順暢、無錯扣。

扭矩緊固：

用校準合格的扭矩扳手?jǐn)Q緊至規定扭矩：

φ16：100N·m

φ20：180N·m

φ25：260N·m

φ32：320N·m

擰緊后，外露絲扣≤2 扣（規范允許范圍）。

標記：每個接頭做扭矩標記，便于追溯檢查。

4. 接頭位置與錯開要求

接頭宜設在受力較小處，避開箍筋加密區（框架柱、梁端部）。

同一連接區段內，鋼筋接頭錯開距離≥35d（d 為鋼筋直徑），且≥500mm；100% 接頭率時必須用 I 級接頭。

同一鋼筋不宜設 2 個及以上接頭；接頭末端至鋼筋彎起點距離≥10d。

5. 質量檢驗與驗收

絲頭檢驗：按批次抽檢，10% 且不少于 10 個，通止規、外觀合格。

接頭力學性能：

每500 個接頭為一驗收批，隨機切取3 個試件做單向拉伸試驗；

合格標準：抗拉強度≥鋼筋母材標準值的 1.1 倍，且斷于鋼筋母材（I 級接頭）。

外觀與扭矩檢查：全數檢查，外露絲扣≤2 扣、扭矩達標、無松動。
