目前施工現(xiàn)場(chǎng)最常用的就是直螺紋套筒與冷擠壓套筒兩種連接形式。但在實(shí)際施工里，受材料品質(zhì)、現(xiàn)場(chǎng)操作手法、設(shè)備精度以及現(xiàn)場(chǎng)管理等多種因素影響，鋼筋套筒接頭很容易出現(xiàn)滑絲、套筒壓裂等常見問(wèn)題。這類故障看似不算重大缺陷，卻會(huì)直接影響鋼筋連接的力學(xué)性能，給主體結(jié)構(gòu)留下安全隱患。

為此，本文結(jié)合現(xiàn)場(chǎng)實(shí)際施工經(jīng)驗(yàn)，梳理出直螺紋套筒滑絲、冷擠壓套筒壓裂的故障原因、整改步驟、驗(yàn)收要點(diǎn)以及預(yù)防辦法，可供現(xiàn)場(chǎng)質(zhì)量管控與技術(shù)交底參考使用。

一、兩種套筒的使用原理與常見故障危害

兩種主流鋼筋套筒的施工原理各有不同，適用場(chǎng)景也有明顯區(qū)別。直螺紋套筒依靠鋼筋絲頭和套筒內(nèi)螺紋相互咬合實(shí)現(xiàn)連接，適配絕大多數(shù)常規(guī)鋼筋和高強(qiáng)鋼筋，也是房建項(xiàng)目中使用最普遍的連接方式。而冷擠壓套筒則是通過(guò)專用擠壓設(shè)備對(duì)套筒外壁施壓，讓套筒產(chǎn)生塑性變形抱緊鋼筋，接頭抗疲勞性能更好、穩(wěn)定性更強(qiáng)，大多用在大直徑鋼筋、抗震關(guān)鍵節(jié)點(diǎn)等重要部位。

不管是哪種鋼筋套筒接頭，都必須符合行業(yè)規(guī)范的力學(xué)指標(biāo)。一旦出現(xiàn)質(zhì)量問(wèn)題，鋼筋連接的抗拉、抗壓能力就會(huì)大打折扣，接頭變形也會(huì)超出允許范圍。簡(jiǎn)單來(lái)說(shuō)，直螺紋套筒滑絲會(huì)造成鋼筋松動(dòng)、輕微位移，嚴(yán)重時(shí)會(huì)直接滑脫；冷擠壓套筒壓裂會(huì)直接破壞套筒整體結(jié)構(gòu)，讓連接節(jié)點(diǎn)失效。如果沒(méi)能及時(shí)排查整改，會(huì)直接影響主體結(jié)構(gòu)的整體穩(wěn)定性，嚴(yán)重時(shí)還會(huì)引發(fā)實(shí)質(zhì)性工程質(zhì)量問(wèn)題。

二、直螺紋套筒滑絲故障專項(xiàng)處理方案

（一）故障成因分析

從現(xiàn)場(chǎng)施工情況來(lái)看，直螺紋套筒滑絲是最常見的質(zhì)量問(wèn)題，大多不是單一原因造成的，主要集中在施工工藝不規(guī)范和現(xiàn)場(chǎng)管控松散兩個(gè)方面。

首先是絲頭加工質(zhì)量差，很多班組滾絲時(shí)不按要求使用專用切削液，滾絲輪長(zhǎng)期磨損不更換，加工出來(lái)的絲頭帶有毛刺、螺紋深淺不一、螺距偏差較大，和合格的直螺紋套筒內(nèi)螺紋匹配度很差，自然容易出現(xiàn)滑絲。

其次是人為操作不規(guī)范，部分施工人員圖快，安裝時(shí)不用扭矩扳手精準(zhǔn)控制力度，強(qiáng)行對(duì)位、用力硬擰，很容易磨損螺紋、造成滑牙。另外，鋼筋套筒和加工好的絲頭如果長(zhǎng)期露天堆放，不做防護(hù)，受潮生銹、沾滿泥沙，也會(huì)破壞螺紋咬合效果。最后還有材料本身的問(wèn)題，部分套筒內(nèi)螺紋精度不達(dá)標(biāo)、材質(zhì)硬度不夠，受力之后極易出現(xiàn)螺紋打滑、失效的情況。

（二）標(biāo)準(zhǔn)化處理流程

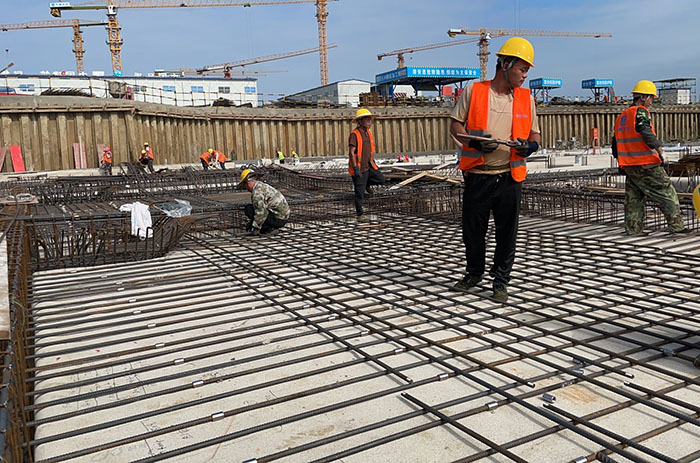

1.全部檢查標(biāo)記：套筒施工完逐處查驗(yàn)，用扭矩扳手復(fù)檢、眼看、手晃，出現(xiàn)松動(dòng)、鋼筋移位、縫隙過(guò)大等滑絲問(wèn)題，當(dāng)場(chǎng)做好明顯標(biāo)記，隱患不得隱蔽、不進(jìn)入下道工序。

2.拆除清理：輕微滑絲直接拆下套筒，清理絲頭銹跡、毛刺雜物；螺紋破損嚴(yán)重就切掉損壞鋼筋頭，切口修平方便重新套絲。

3.重做安裝：按規(guī)范重新滾絲，控制絲頭尺寸精度，完工套保護(hù)帽；換新合格套筒，按鋼筋規(guī)格對(duì)應(yīng)扭矩?cái)Q緊（Φ25鋼筋扭矩260N·m），絲扣咬合嚴(yán)實(shí)無(wú)空隙。

4.復(fù)查存檔：整改后逐個(gè)外觀、扭矩復(fù)檢，抽樣做力學(xué)檢測(cè)，達(dá)標(biāo)后留存現(xiàn)場(chǎng)照片與檢測(cè)文件整理歸檔。

三、冷擠壓套筒壓裂故障專項(xiàng)處理方案

（一）故障成因分析

冷擠壓套筒壓裂基本都發(fā)生在擠壓施工的過(guò)程中，問(wèn)題主要出在材料、設(shè)備、操作三個(gè)維度。

?材料層面，部分進(jìn)場(chǎng)鋼筋套筒存在壁厚不均勻、材質(zhì)韌性不足的問(wèn)題，甚至自帶砂眼、細(xì)微裂紋等出廠缺陷，擠壓受力后很容易直接開裂。設(shè)備層面，擠壓設(shè)備長(zhǎng)期不校準(zhǔn)、壓力參數(shù)偏差大，加上模具磨損變形，施工時(shí)套筒受力不均，局部壓力過(guò)大就會(huì)直接壓裂套筒壁。

操作層面的問(wèn)題最為普遍，不少施工人員不嚴(yán)格按照規(guī)范控制擠壓道次和行程，鋼筋插入深度不夠、套筒對(duì)位偏移，擠壓后出現(xiàn)偏心變形，進(jìn)而引發(fā)開裂。

除此之外，低溫天氣施工時(shí)，套筒材質(zhì)韌性會(huì)明顯下降，如果不做好保溫防護(hù)，冷擠壓鋼筋套筒壓裂的概率會(huì)大幅提升。

（二）標(biāo)準(zhǔn)化處理流程

1.隔離排查：套筒開裂、起皮破損立刻停工隔離。批量問(wèn)題整批套筒退場(chǎng)；個(gè)別故障校準(zhǔn)設(shè)備、更換磨損模具。

2.徹底返工：破損套筒不可補(bǔ)焊、二次擠壓，切割切掉套筒與受損鋼筋，打磨平整鋼筋端頭。

3.規(guī)范擠壓：更換全新同規(guī)格套筒，施工前校準(zhǔn)設(shè)備壓力，核對(duì)模具匹配度；控制鋼筋插入深度，套筒居中，按標(biāo)準(zhǔn)道次均勻擠壓，禁止偏心、超壓。

4.復(fù)檢歸檔：完工逐一看外觀，無(wú)裂紋變形、壓紋均勻才算合格；留存施工影像資料，關(guān)鍵接頭加大抽檢頻次，保證力學(xué)性能達(dá)標(biāo)。

四、兩類鋼筋套筒故障通用預(yù)防管控措施

想要從根源上減少直螺紋套筒滑絲、冷擠壓套筒壓裂問(wèn)題，關(guān)鍵是做好全流程的鋼筋套筒質(zhì)量管控。原材料進(jìn)場(chǎng)時(shí)，嚴(yán)格核驗(yàn)套筒合格證、材質(zhì)檢測(cè)報(bào)告，對(duì)套筒壁厚、規(guī)格、螺紋精度、外觀質(zhì)量進(jìn)行全面抽檢，但凡存在質(zhì)量缺陷的產(chǎn)品，一律禁止進(jìn)場(chǎng)使用。

施工準(zhǔn)備階段，定期校準(zhǔn)滾絲機(jī)、擠壓設(shè)備和扭矩扳手，及時(shí)更換磨損配件，保證設(shè)備參數(shù)精準(zhǔn)。同時(shí)做好材料存放防護(hù)，鋼筋和套筒統(tǒng)一堆放在干燥通風(fēng)區(qū)域，絲頭戴好保護(hù)帽，避免銹蝕、磕碰和泥沙污染。

施工過(guò)程中，堅(jiān)持專人專崗施工，作業(yè)前做好技術(shù)交底，讓施工人員清楚掌握鋼筋套筒施工標(biāo)準(zhǔn)。嚴(yán)格把控絲頭加工、套筒安裝、擠壓成型等關(guān)鍵工序，精準(zhǔn)控制扭矩、擠壓力度、對(duì)位精度等核心參數(shù)。

施工結(jié)束后落實(shí)自檢、分層抽檢制度，建立質(zhì)量故障臺(tái)賬，對(duì)反復(fù)出現(xiàn)的問(wèn)題溯源整改，形成閉環(huán)管理，切實(shí)保障所有鋼筋套筒接頭的施工質(zhì)量。

?
