冷擠壓套筒開裂是建筑工地上較常見和頭疼的質(zhì)量通病。好好的鋼筋接頭，擠壓完就出現(xiàn)裂紋，輕則返工整改、耽誤工期，重則拉拔試驗不合格、直接影響結(jié)構(gòu)安全。很多工地反反復(fù)復(fù)出現(xiàn)同款問題，本質(zhì)都是材料沒選對、施工細節(jié)沒把控好。今天跟大家一次性講透冷擠壓套筒開裂的原因、避坑技巧和整改方法，現(xiàn)場施工、驗收、監(jiān)理都能用得上。

一、冷擠壓套筒開裂有多危險？

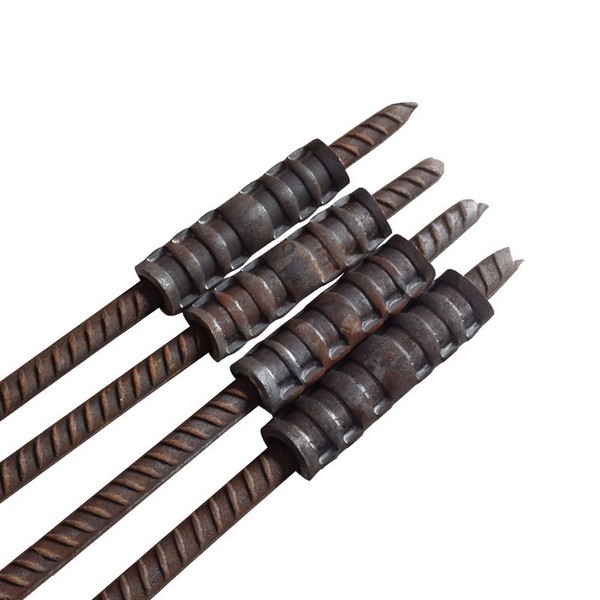

冷擠壓套筒的工作原理很簡單：通過液壓擠壓讓套筒緊緊咬住鋼筋，實現(xiàn)等強連接。但只要擠壓后套筒出現(xiàn)裂紋，不管是細微環(huán)向細紋，還是長條縱向裂縫，這個接頭就直接廢了。

按照行業(yè)規(guī)范，開裂的冷擠壓鋼筋套筒嚴禁修補、嚴禁補焊、嚴禁二次擠壓，只能直接切除重做。很多工人覺得“細紋不影響受力”，抱著僥幸心理蒙混過關(guān)，后期結(jié)構(gòu)受力時裂紋會迅速擴展，極易出現(xiàn)接頭斷裂，埋下重大安全隱患。

二、冷擠壓套筒為啥會開裂？無非是材料、施工兩大問題

1、原材料問題：六成開裂都是套筒本身質(zhì)量差

市面上便宜的非標冷擠壓套筒，是工地開裂的原因之一。國標合格冷擠壓套筒，使用的是用20#退火優(yōu)質(zhì)碳素結(jié)構(gòu)鋼管，塑性好、韌性足，正常擠壓不會開裂。

而很多小作坊的劣質(zhì)套筒，要么用高碳45#鋼、廢鋼加工，鋼材不合適或者太劣質(zhì)，稍微擠壓就會開裂。還有不少套筒偷工減料，壁厚、外徑做負公差，整體強度不達標，擠壓時應(yīng)力集中，壓痕位置很容易直接撕裂。

除此之外，劣質(zhì)套筒出廠就帶有砂眼、夾層、微裂紋，肉眼未必能及時發(fā)現(xiàn)，一經(jīng)擠壓受力，隱藏缺陷就會徹底暴露，造成開裂問題。

2、施工問題：操作不規(guī)范，好套筒也能擠裂

材料沒問題的情況下，大部分開裂都是施工操作馬虎導(dǎo)致的。首先是壓力把控不到位，很多工人憑經(jīng)驗干活，隨意加大油壓，設(shè)備長期不標定、壓力表不準，壓力超標就會把套筒直接擠裂。

其次是模具混用、磨損不更換。不同規(guī)格冷擠壓套筒必須搭配專屬壓模，模具錯配、磨損變形，會造成擠壓受力不均，單側(cè)壓深過大，直接產(chǎn)生環(huán)向或縱向裂紋。

擠壓順序出錯也是高頻問題。正確做法是從鋼筋套筒中間向兩端擠壓，如果從兩頭往中間擠，套筒金屬無法均勻延展，內(nèi)部產(chǎn)生拉應(yīng)力，極易開裂。另外鋼筋插偏、偏心擠壓，端頭不平整、有銹蝕油污，少壓、漏壓擠壓道次，都會引發(fā)套筒開裂。

三、材料選材+進場驗收，從源頭杜絕開裂

想要少返工、不開裂，第一步就是把好材料關(guān)。采購冷擠壓套筒時，堅決不貪低價，只選20#優(yōu)質(zhì)碳素結(jié)構(gòu)鋼管材質(zhì)，提前索要鋼筋套筒廠家的材質(zhì)報告和型式檢驗報告。

進場驗收一定要仔細，逐批檢查套筒外觀，有毛刺、磕碰、砂眼、裂紋的直接退場；抽樣測量尺寸，壁厚嚴禁負公差，外徑偏差控制在國標范圍內(nèi)。現(xiàn)場也可以簡單試壓抽檢，同批次試樣擠壓無開裂，才能批量投入使用。

存放也要注意，冷擠壓套筒要墊高防潮，避免淋雨銹蝕，銹坑會形成應(yīng)力集中點，施工時極易誘發(fā)開裂，同時不同規(guī)格分區(qū)堆放，避免錯拿混用。

四、現(xiàn)場施工規(guī)范操作，徹底避開開裂坑點

施工前必須做好設(shè)備標定，每施工500個接頭、更換配件后，都要校準油壓，保證壓力精準，杜絕超壓施工。壓模必須和套筒規(guī)格匹配，磨損模具及時更換，施工前先試壓兩組試件，確認無誤再批量作業(yè)。

鋼筋預(yù)處理不能偷懶，須用無齒鋸下料，杜絕氣割切割，避免端頭硬化；清理鋼筋表面鐵銹、泥漿、油污，做好插入定位標記，保證鋼筋完全插到底、不偏心。

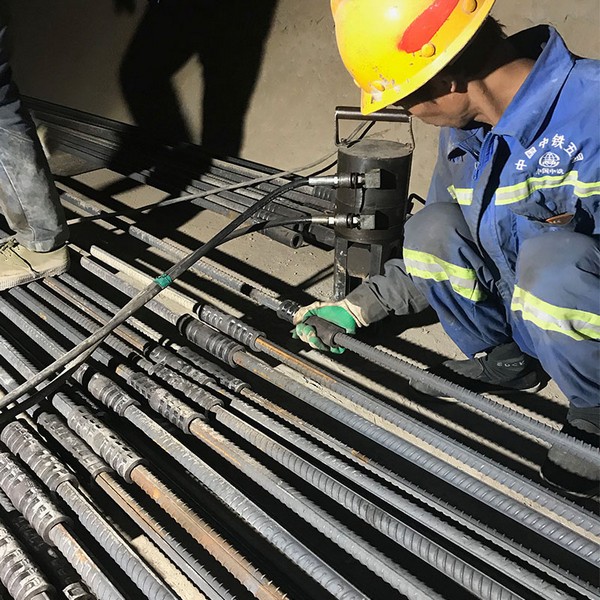

?擠壓作業(yè)嚴格按標準流程來：套筒居中對中、同軸擺放，從中間向兩端逐道擠壓，嚴控擠壓道次和壓痕深度，擠壓后套筒外徑保留原尺寸的0.8–0.9倍最佳，既保證咬合強度，又不會擠壓過度開裂。

施工完成后100%自查，只要發(fā)現(xiàn)裂紋、起皮、偏心壓痕，立刻標記、切除、返工，絕不留質(zhì)量隱患。

五、開裂應(yīng)急處理與質(zhì)量管控

現(xiàn)場發(fā)現(xiàn)冷擠壓鋼筋套筒開裂，第一時間隔離標記，禁止隱蔽覆蓋。先溯源排查：批量開裂基本是材料不合格，直接整批退場；少量個別開裂，大概率是設(shè)備、操作問題，及時校準壓力、更換模具、規(guī)范施工。返工接頭單獨復(fù)檢，留存影像和資料，做好閉環(huán)驗收。

日常落實三級管控：進場核驗、過程巡檢、批次抽檢，每500個接頭為一批次做拉伸試驗，提前排查隱性質(zhì)量問題。

冷擠壓套筒開裂，根本不是難解決的問題，大多是低價材料、施工偷懶、細節(jié)把控不到位造成的。嚴把材料進場關(guān)、規(guī)范標準化施工、做好日常巡檢，就能徹底杜絕開裂通病，既減少返工成本，又能穩(wěn)穩(wěn)保障工程驗收合格與結(jié)構(gòu)安全。

六、參考行業(yè)標準

1、JGJ 107-2016《鋼筋機械連接技術(shù)規(guī)程》
2、JG/T 163-2013《鋼筋機械連接用套筒》
3、GB/T 1499.2-2018《熱軋帶肋鋼筋》
4、GB/T 8162《結(jié)構(gòu)用無縫鋼管》
5、JGJ 108-96《帶肋鋼筋套筒擠壓連接技術(shù)規(guī)程》

七、常見實操FAQ

Q1：冷擠壓套筒有細微細紋，能不能湊合使用？A：不行，規(guī)范明確要求，任何可見裂紋都判定接頭失效，必須切除更換，無修補價值。

Q2：把擠壓壓力調(diào)小，就能徹底避免開裂嗎？A：不能。壓力過小會導(dǎo)致咬合不足、接頭滑移、試驗不合格，必須按規(guī)格匹配標準壓力，規(guī)范道次和壓痕尺寸。

Q3：潮濕雨天施工，會增加開裂概率嗎？A：會。套筒、鋼筋受潮銹蝕后，表面坑點會形成應(yīng)力集中，施工前必須清理干凈水漬鐵銹，銹蝕嚴重的套筒禁止使用。
