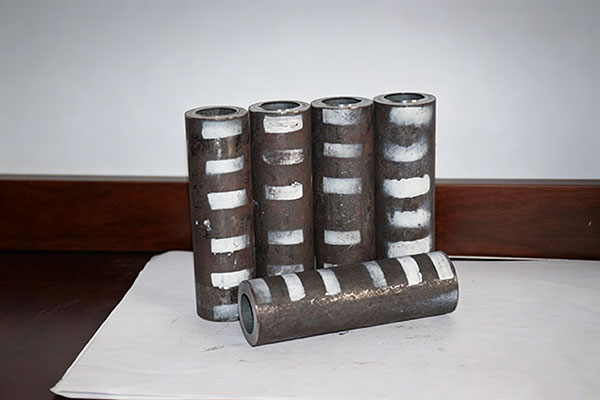

冷擠壓套筒作為工程中應用廣泛的鋼筋套筒品類，進場質檢驗收直接關乎鋼筋機械連接整體結構安全。施工現場材料管理員、采購人員、現場監理接收冷擠壓套筒貨物后，依靠簡易工具就能快速完成表面裂紋、外形尺寸校驗、壁厚實測篩查三大關鍵驗收項目。

一、冷擠壓套筒到貨前期資料核驗（驗貨第一步，5 分鐘快速完成）

每一批冷擠壓套筒屬送達施工現場，第一個環節就是查驗書面資質資料，從源頭篩除無資質三無產品，避免后續實物尺寸、裂紋復檢工作做無用功，也是冷擠壓套筒快速驗貨不可省略的前置流程。

1. 出廠合格證明核查：每批次進場冷擠壓套筒必須附帶正規產品合格證，單據內需標注對應鋼筋套筒規格、原材料材質（標準 20# 優質碳素結構鋼）、產品生產批號、執行標準 JG/T 163-2013；缺少合格證、批號印刷模糊、未標注冷擠壓專用標識的鋼筋套筒，可直接執行拒收流程。

2. 型式檢驗報告核對：冷擠壓套筒生產廠家需同步提供對應規格接頭型式檢驗報告，報告中標注的接頭抗拉強度、殘余變形等核心指標，滿足Ⅰ級接頭性能標準；采購冷擠壓套筒進場時，現場監理核驗報告有效期限。

3. 包裝與標識初檢：拆箱抽樣檢查冷擠壓套筒外壁刻印標識，合規產品會清晰刻印適配規格、鋼筋套筒廠家專屬代號；

資料核驗全部通過后，再開展實物快速自檢工作，整體分為外觀裂紋檢測、全規格尺寸測量、套筒壁厚精準校驗三大核心模塊，單人獨立操作情況下，30 分鐘即可完成整批次冷擠壓套筒抽樣驗收。

二、冷擠壓套筒裂紋快速自查方法（肉眼 + 簡易工具，低成本現場質檢）

裂紋是冷擠壓套筒較有危害性的產品缺陷，帶有細微裂紋瑕疵的鋼筋套筒，經過液壓擠壓施工受力后會直接崩裂，接頭整體抗拉性可能會失效?，F(xiàn)場分為三層遞進式自查流程，全面覆蓋肉眼可見明裂紋、內壁隱形微裂紋。

1.肉眼初查（基礎篩查，全部套筒逐一檢查）

手持冷擠壓套筒在自然光環境下 360° 緩慢轉動，重點查看三處高發開裂位置：套筒兩端倒角區域、筒身縱向成型接縫、套筒筒身中間部位。僅允許表層少量浮銹，出現起皮厚銹、表面龜裂的鋼筋套筒直接判定為不合格品。

2.放大鏡細查微裂紋（抽檢必做，搭配 10 倍放大鏡即可）

同批次冷擠壓套筒按照 10% 比例隨機抽樣檢測，借助 10 倍放大鏡完整掃描套筒內外筒壁，重點排查筒壁細微發絲狀紋路。

劣質冷擠壓套筒受管材軋制缺陷、熱處理工藝不達標的影響，內壁極易產生肉眼無法分辨的隱形微裂紋，擠壓受力后裂紋持續擴張直接斷裂；合格鋼筋套筒筒壁內外光滑平整，不存在任何線狀細紋、孔洞瑕疵。

3. 簡易擠壓試壓驗證（深度復檢，大批量到貨強制檢測）

?抽取同規格鋼筋試樣與冷擠壓套筒開展擠壓模擬測試，擠壓完成后觀察套筒成型狀態：

合格冷擠壓套筒：擠壓壓痕飽滿均勻分布，筒身無放射狀、環向開裂痕跡，鋼筋與套筒內壁緊密貼合無空隙；

不合格鋼筋套筒：擠壓瞬間筒身直接開裂、壓痕邊緣出現崩口，擠壓完成后鋼筋可徒手抽出，該類套筒整批次退回生產廠家。

三、冷擠壓套筒全尺寸快速自查：外徑、長度、內徑測量規范

尺寸偏差超出規范限值，會造成擠壓過盈量不足，冷擠壓套筒與鋼筋咬合緊固度不足，荷載作用下接頭極易滑移失效?，F(xiàn)場配備標準游標卡尺，就能完成尺寸檢測工作。

1. 冷擠壓套筒尺寸允許偏差（JG/T 163-2013 現行標準）

套筒內徑需與配套鋼筋公稱直徑精準匹配，間隙偏大或偏小都會造成現場擠壓施工無法正常開展。

外徑 D≤50mm 常規冷擠壓套筒：外徑允許偏差 ±0.5mm，總長允許偏差 ±2mm；

外徑 D＞50mm 大規格鋼筋套筒：外徑允許偏差 ±0.01D，總長統一偏差 ±2mm；

2.  三步標準化快速測量操作

長度測量：卡尺測量頭緊貼套筒兩端倒角端面，讀取總長度數值，隨機抽取套筒首尾、中段樣品交叉測量，規避長短規格混裝問題；

外徑測量：依次測量套筒左端、筒身中部、右端三處外徑，同一套筒三處測量數值差值超過 0.5mm，直接判定為橢圓變形次品鋼筋套筒；

內徑測量：將卡尺伸入套筒兩端內孔測量?jī)?nèi)壁直徑，同一批次套筒內徑數值需保持統一，超差會出現鋼筋插入卡頓或者間隙松動問題。

3. 尺寸抽樣檢測規則

每 500 只冷擠壓套筒劃定為一個獨立檢驗批，隨機抽取不少于 10% 數量開展尺寸測量；若單只鋼筋套筒尺寸超出公差，需加倍抽樣復檢，加倍樣品仍檢出不合格產品，則整批冷擠壓套筒做拒收處理。

四、冷擠壓套筒壁厚精準自查方法（決定擠壓強度核心指標）

套筒壁厚是區分冷擠壓套筒質量的核心參數，壁厚偏薄、筒壁厚度不均勻，擠壓施工階段筒壁可能會撕裂，針對該情況提供兩種高效快速測算方法。

1.卡尺計算壁厚法（通用標準化自查手段）

基礎計算公式：?jiǎn)吸c(diǎn)位壁厚 =（實測外徑 - 實測內徑）÷2

標準測量點位：套筒左端、筒身中間、右端三處分別測算壁厚，三處壁厚極差≤0.1mm 即為合格冷擠壓套筒；三處壁厚差值超過 0.2mm，代表管材偏心嚴重，歸類為不合格鋼筋套筒。

2. 同規格樣品對比估測法（大批量貨物快速粗篩）

留存原廠標準合格冷擠壓套筒作為參照樣品，將到貨套筒與標準樣品并排擺放對比筒壁厚度，肉眼可快速分辨薄壁次品；薄壁鋼筋套筒單只自重明顯偏輕，同等規格下單只重量低于標準數值 10% 以上，無需卡尺測量即可初步篩選剔除。

五、冷擠壓套筒到貨完整驗貨流程匯總（標準化現場操作步驟）

1. 資質資料核驗：逐一核對產品合格證、型式檢驗報告、套筒外壁標識，全程 5 分鐘即可完成；

2. 外觀裂紋初檢：全部套筒肉眼巡回檢查，排查表面裂紋、銹蝕、成型缺陷；

3. 尺寸抽樣檢測：使用游標卡尺測量套筒長度、外徑、內徑，同步記錄各項偏差數據；

4. 壁厚精準測算：三點位測量?jī)?nèi)外徑，計算壁厚極差，核對對應規格標準壁厚參數；

5. 放大鏡微裂紋復檢：按照 10% 抽樣比例篩查套筒內壁細微發絲裂紋；

6. 模擬擠壓試壓：隨機抽取樣品開展擠壓測試，確認無開裂、鋼筋滑移問題；

7. 合格判定入庫 / 不合格拒收：全部檢測項目達標后方可進場入庫，任一檢測項目批量不合格，整批冷擠壓套筒退回廠家。

整套驗收流程全程圍繞冷擠壓套筒、鋼筋套筒現場質檢核心需求設計，材料員、現場監理無需配備專業檢測實驗室設備，落地實操性極強，可直接作為施工現場鋼筋套筒進場驗收時的一個參考文件。

六、冷擠壓套筒驗貨參考行業標準

JG/T 163-2013《鋼筋機械連接用套筒》

JGJ 107-2016《鋼筋機械連接技術規程》

T/GDJSKB 010-2023《裝配式混凝土結構鋼筋冷擠壓套筒連接技術規程》
